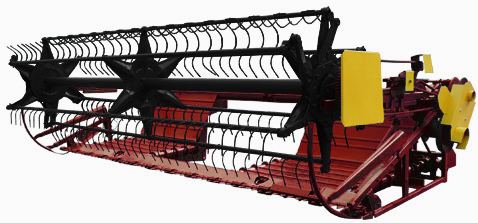

Жатка зернобобовая ЖБВ-4,2




  • Жатка зернобобовая ЖБВ-4,2

Жатка зернобобовая встречно – поточная предназначена для скашивания и укладки валок зернобобовых культур, зеленого горошка, фасоли, сои, полеглых зерновых и трав. Жатка может быть использована для прокосов, обкосов полей во всех зонах возделывания гороха, сои, фасоли.

Технические характеристики

Название

Значение

Ед. изм.

Ширина захвата

4,2

м

Рабочая скорость

до 10

км/ч

Транспортная скорость

20

км/ч

Производительность

3,88

га/ч

Высота среза

50…250

мм

Ширина платформы

1020

мм

Ширина выбросного окна

1400

мм

Кол-во двойных ходов ножа

570

дв.х/мин

Частота вращения мотовила

22…52

об.мин.

Масса

1100

кг

Тип привода

Кривошипно-шатунный привод (КШП)

Агрегатируется

Энергосредства: типа Д – 101А, КПС – 5Г, КПС – 5Б, Е – 301….304

Оснащение ЖБВ-4,2

Мотовило

пятилопастное, двухэксцетриковое, противонамоточное с металлическими роликами, которые обеспечивают долговечность работы механизма наклона лопастей.

Привод мотовила

цепной, с использованием предохранительной муфты, что обеспечивает долговечность работы узла на зернобобовых жатках.

Редуктор

конический, малогабаритный, в отличие от перекрестных ременных передач, которые увеличивают количество точек смазки и усложняют обслуживание кинематических передач, обеспечивает надежную работу рабочих органов жатки.

Привод ножа

шатунная группа, расположенная в тыльной части жатки. Данная конструкторская разработка позволила уменьшить порожек между режущим аппаратом и транспортером, что исключает забивание режущего аппарата скошенной массой.

Режущий аппарат

беспальцевый с двумя подвижными ножами, обеспечивающими идеальный срез растений.

Платформа

металлическая конструкция, выполненная из высококачественного профиля, ширина которой позволяет разместить пять лент транспортера в одном направлении, что исключает потери колосом за жаткой при уборке высокорослых культур.

Ветровой щит

металлический, выполненный из высококачественного профиля, что позволяет увеличить жесткость конструкции жатки.

Гидросистема

рукава высокого давления, использование которых позволяет увеличить надежность и срок службы гидравлики, а также упростить техническое обслуживание магистралей.
